在工業生產及科研等諸多領域中，液氮因其極低的溫度（沸點為 -196°C），常被用作優良的冷卻劑，在食品速凍、醫療冷凍保存、半導體制造等行業發揮著關鍵作用。然而，液氮低溫管道在使用過程中極易出現結霜現象，這一問題不僅影響管道的正常運行，還可能引發一系列安全隱患及經濟損失。
一、結霜原因剖析
（一）熱交換因素

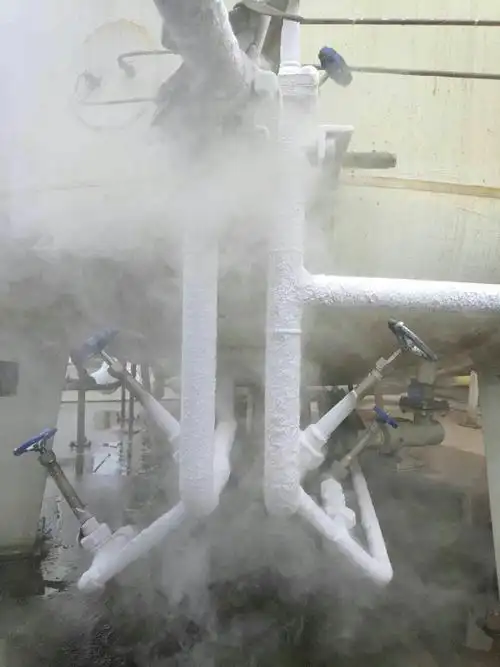

液氮在管道內流動時，由于其溫度遠低于環境溫度，會與管道周圍環境發生強烈的熱交換。外界的熱量持續傳入管道，使得管道壁面溫度迅速降低。當管道壁面溫度低于周圍空氣的露點溫度時，空氣中的水蒸氣便會在管道表面凝結成小水滴，隨著時間推移，這些小水滴逐漸凍結形成霜層。例如，在夏季高溫且濕度較大的環境中，這種熱交換導致的結霜現象會更為明顯。
（二）管道保溫缺陷
-
保溫材料選擇不當：若選用的保溫材料導熱系數較高，無法有效阻止熱量傳遞，就難以維持管道內液氮的低溫狀態，從而促使結霜發生。如一些劣質的保溫棉，其保溫性能遠不及專業的低溫保溫材料。
-
保溫層厚度不足：保溫層厚度若不能滿足實際需求，在熱傳導作用下，管道與外界的熱交換仍會較為劇烈，導致管道壁面溫度下降，引發結霜。以長距離輸送液氮的管道為例，如果保溫層厚度過薄，熱量會在輸送過程中不斷侵入管道，致使結霜問題愈發嚴重。
-
保溫層破損或老化：在管道長期使用過程中，保溫層可能會因機械損傷、日曬雨淋等原因出現破損，或者隨著時間推移逐漸老化，其保溫性能大幅下降。破損或老化的保溫層無法有效隔絕外界熱量，使得管道結霜風險顯著增加。例如，在施工現場，管道的保溫層可能會因施工器械的碰撞而破損，進而引發結霜問題。
（三）管道設計不合理
-
管道布局不合理：若管道在布置時存在過多的彎頭、閥門等部件，會增加液氮流動的阻力，導致液氮在局部區域流速減慢，停留時間延長。這使得該區域管道與外界的熱交換時間增加，溫度降低，更容易結霜。比如，在一些復雜的工業管道系統中，不合理的管道布局常常導致特定部位頻繁結霜。
-
管徑選擇不當：管徑過大，液氮在管道內的流速過低，會使液氮與管道壁接觸時間過長，過多吸收管道壁的熱量，導致管道壁面溫度下降結霜；管徑過小，則會造成液氮流動阻力過大，壓力降增加，同樣可能引發結霜問題。例如，在設計初期，若未根據實際液氮流量準確計算管徑，就容易出現管徑選擇不當?shù)那闆r，從而導致結霜現象。
（四）氣體泄漏
管道連接處密封不嚴或管道本身存在微小裂縫，會導致液氮泄漏。泄漏出的液氮迅速汽化，吸收大量熱量，使周圍環境溫度急劇降低，空氣中的水蒸氣在低溫區域迅速凝結成霜。這種情況下，結霜位置通常集中在泄漏點附近，且結霜速度較快。例如，在一些使用年限較長的管道系統中，由于密封件老化，管道連接處容易出現氣體泄漏，進而引發局部結霜問題。
二、結霜帶來的危害
（一）影響管道輸送效率
霜層的不斷積累會增加管道的熱阻，使得外界熱量更易傳入管道內，液氮吸收熱量后部分汽化，導致管道內氣相比例增加，從而影響液氮的輸送效率。同時，霜層的厚度逐漸增大，還可能縮小管道的流通截面積，進一步阻礙液氮的正常流動，降低輸送量。
（二）增加能源消耗
為了維持管道內液氮的低溫狀態，在結霜情況下，需要消耗更多的能源來補償因熱交換增加而損失的冷量。例如，制冷設備需要加大制冷功率，這無疑增加了整個系統的能源消耗，提高了運行成本。
（三）引發安全隱患
-
管道破裂風險增加：霜層在管道表面的不均勻積累會產生額外的應力，當應力超過管道材料的承受極限時，可能導致管道破裂。此外，由于結霜導致的管道局部冷脆現象，也會降低管道的強度，增加破裂風險。一旦管道破裂，液氮泄漏會對周圍人員和設備造成嚴重危害。
-
凍傷和窒息危險：泄漏的液氮迅速汽化形成低溫氮?dú)庠?，若人員不慎接觸，極易造成凍傷。同時，氮?dú)庠茣?huì)稀釋周圍空氣中的氧氣含量，當氧氣濃度降低到一定程度時，會引發人員窒息危險。
（四）縮短管道使用壽命
結霜過程中的熱脹冷縮以及霜層對管道表面的腐蝕作用，會加速管道的老化和損壞，縮短管道的使用壽命。頻繁的結霜和除霜操作，也會對管道造成機械損傷，進一步降低管道的可靠性和耐用性。
三、解決方案
（一）優化管道保溫
-
選用優質保溫材料：應選擇導熱系數低、保溫性能好且適用于低溫環境的保溫材料。例如，聚氨酯泡沫塑料是一種常用的低溫保溫材料，其導熱系數可低至 0.02 - 0.03W/(m?K)，具有良好的隔熱性能和閉孔結構，能有效阻止熱量傳遞和水蒸氣滲透。此外，氣凝膠氈也是一種性能的保溫材料，其導熱系數極低，在液氮低溫環境下能發揮出色的保溫效果。
-
合理確定保溫層厚度：根據管道的使用環境、輸送介質溫度、流量等因素，通過專業的熱工計算來確定合適的保溫層厚度。一般來說，對于液氮低溫管道，保溫層厚度通常在 50 - 100mm 之間。在高溫、高濕等惡劣環境下，可適當增加保溫層厚度，以確保良好的保溫效果。例如，在熱帶地區使用的液氮管道，保溫層厚度可能需要達到 100mm 以上。
-
加強保溫層施工質量控制：在保溫層施工過程中，要確保保溫材料緊密貼合管道表面，避免出現空隙和裂縫。對于管道的彎頭、閥門、法蘭等部位，應進行特殊的保溫處理，采用定制的保溫管件或增加保溫材料的層數，以保證這些易散熱部位的保溫效果。同時，加強對保溫層施工質量的檢驗，確保施工符合相關標準和規范要求。
（二）改進管道設計
-
優化管道布局：在設計管道系統時，應盡量減少彎頭、閥門等部件的數量，使管道布局簡潔流暢，降低液氮流動阻力，減少局部結霜的可能性。同時，合理規劃管道走向，避免管道穿越高溫、高濕區域，減少外界環境對管道的不利影響。例如，在工廠車間內布置液氮管道時，應避開蒸汽管道等熱源附近區域。
-
合理選擇管徑：根據液氮的流量、流速等參數，通過的水力計算來選擇合適的管徑。確保液氮在管道內以合理的流速流動，一般推薦液氮的流速在 2 - 5m/s 之間。流速過快可能導致管道磨損加劇，流速過慢則容易引發結霜問題。同時，要考慮管道的壓力降要求，保證管道系統的正常運行。
（三）安裝加熱裝置
-
電加熱帶：在管道外壁纏繞電加熱帶，通過電加熱的方式提高管道表面溫度，防止水蒸氣凝結結霜。電加熱帶具有加熱速度快、溫度控制精準等優點?？筛鶕?jù)管道的實際情況選擇合適功率的電加熱帶，并配備溫度控制器，根據管道壁面溫度自動調節加熱功率，確保管道溫度始終維持在露點溫度以上。例如，對于一些短距離的液氮管道或局部易結霜部位，電加熱帶是一種較為便捷有效的加熱方式。
-
蒸汽伴熱：利用蒸汽作為熱源，通過蒸汽管道與液氮管道并行鋪設，將蒸汽的熱量傳遞給液氮管道，提高管道溫度。蒸汽伴熱系統適用于長距離管道或?qū)囟确€(wěn)定性要求較高的場合。在設計蒸汽伴熱系統時，要合理確定蒸汽管道的管徑、蒸汽流量以及伴熱方式（如單根伴熱、雙根伴熱等），確保伴熱效果均勻且穩定。同時，要注意蒸汽冷凝水的排放，避免積水對管道造成損害。
（四）加強系統密封性
-
定期檢查管道連接處：對管道的法蘭、螺紋、焊接等連接處進行定期檢查，查看是否存在密封不嚴、泄漏等問題?？刹捎梅试硭磕?、氦質譜檢漏儀檢測等方法進行查漏。對于發現的泄漏點，及時進行修復，如更換密封墊片、重新焊接等，確保管道系統的密封性良好。
-
選用高質量密封件：在管道安裝過程中，應選用質量可靠、耐低溫的密封件，如聚四氟乙烯墊片、橡膠密封 O 型圈等。這些密封件在液氮低溫環境下仍能保持良好的密封性能，有效防止液氮泄漏。同時，要注意密封件的安裝方法和安裝質量，確保密封件正確安裝，無扭曲、變形等情況。
（五）建立監測與維護體系
-
安裝監測設備：在管道系統中安裝溫度傳感器、壓力傳感器、濕度傳感器等監測設備，實時監測管道內液氮的溫度、壓力以及周圍環境的濕度等參數。通過數據采集與傳輸系統，將監測數據傳輸至中控室，以便工作人員及時了解管道運行狀態。一旦發現參數異常，如管道壁面溫度過低、環境濕度超標等，及時采取相應措施進行處理。
-
制定定期維護計劃：制定詳細的管道維護計劃，定期對管道進行檢查、清潔、保養等工作。檢查內容包括保溫層是否完好、加熱裝置是否正常運行、管道連接處是否密封等。定期清潔管道表面的灰塵、污垢等雜質，防止其影響管道的散熱和保溫性能。同時，對監測設備進行校準和維護，確保其測量數據的準確性和可靠性。
