氣相液氮罐的組成部分是一個關鍵的方面，對于其有效存儲和運輸液氮至關重要。這些罐子主要由幾個核心部分構成，包括內膽、外殼、絕熱層、氣體回流管以及安全閥。這些組件共同作用，以確保液氮在低溫下的穩定性和安全性。

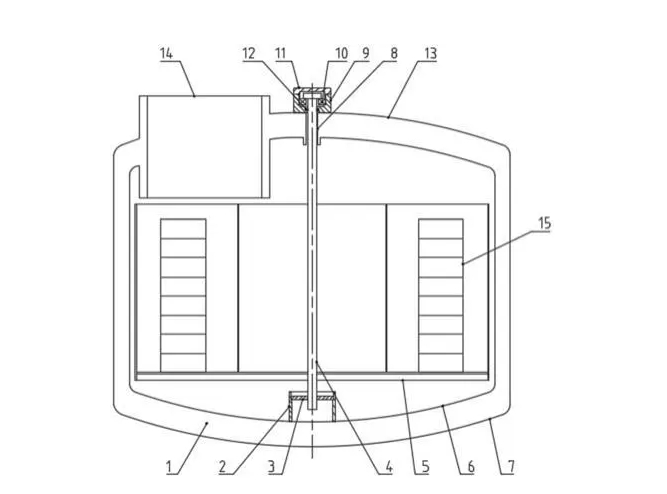

      1、氣相液氮罐，2、支撐座，3、支撐套，4、旋軸軸，5、轉盤，6、內膽，7、外殼，8、真空絕熱套，9、軸承座，10、軸承，11、密封蓋，12、密封圈，13、外上封頭，14、頸管口，15、凍存架。

　　內膽

　　氣相液氮罐的內膽是其核心部分，負責直接接觸液氮并承受其低溫。內膽通常由高強度不銹鋼或鋁合金制成，以保證在極低溫度下的耐用性。常見的內膽直徑范圍為15到30厘米，高度從30到70厘米不等，這取決于液氮罐的容量。為了保持液氮的低溫，內膽通常會設計成雙層結構，內部通過焊接固定，外部則提供額外的強度和穩定性。

　　外殼

　　外殼是液氮罐的保護層，通常由更厚的金屬材料制成，如鋼或鋁。這一部分的主要功能是保護內膽，抵御外界的物理沖擊和環境因素。外殼的厚度通常在2到5毫米之間，以提供足夠的強度和耐久性。外殼的設計也考慮了散熱問題，確保液氮罐在長時間使用中的穩定性。

　　絕熱層

　　絕熱層是氣相液氮罐中至關重要的部分，用于防止液氮因熱量傳遞而蒸發。絕熱層一般由真空隔熱材料或高效的絕熱材料(如玻璃棉或聚氨酯泡沫)構成。真空隔熱層的設計通常是在內膽和外殼之間形成一個高真空環境，這樣可以大大降低熱傳導。絕熱層的厚度和材料選擇直接影響氣相液氮罐的保溫性能，通常在10到20厘米之間，具體取決于液氮罐的尺寸和用途。

　　氣體回流管

　　氣體回流管的主要作用是允許氣體從罐內釋放出來，以保持罐內的壓力平衡。這些管道通常采用耐低溫的材料制成，如不銹鋼或鍍鎳銅，確保在低溫環境下的可靠性和穩定性。回流管的設計包括一個控制閥門，用于調節氣體釋放的速度和量，從而避免過度的壓力積累。

　　安全閥

　　安全閥是液氮罐中不可或缺的安全組件，用于防止罐內壓力超過設計極限。安全閥通常安裝在罐體的部或側面，其工作原理是當罐內壓力達到設定值時自動開啟，釋放多余的氣體。常見的安全閥設定壓力范圍在0.5到2巴之間，具體參數取決于液氮罐的設計和應用需求。安全閥的定期檢查和維護對于確保罐體的安全運行至關重要。

　　操作注意事項

　　在使用氣相液氮罐時，需要特別注意幾個操作細節。首先，液氮罐應置于通風良好的地方，以防止氣體積聚引發危險。其次，操作人員需穿戴適當?shù)姆雷o(hù)裝備，如耐低溫手套和護目鏡，避免與液氮直接接觸。每次使用后，液氮罐應進行檢查，確保所有組件正常運作，特別是安全閥和回流管的狀態。

　　通過對氣相液氮罐組成部分的詳細了解，可以更好地操作和維護這些設備，以確保其在液氮存儲和運輸中的高效性和安全性。
